Температурные контроллеры серии DTA и DTB - Delta Electronics
Микропроцессорные температурные контроллеры
Контроллеры DTA/DTB совместимы с:
- термопарами типа J, K, R, S, T, N, B, U, L, E, ТХК
- платиновыми терморезисторами типа Pt100, JPt100
- имеют функцию автоподстройки;
- имеют возможность работы в режиме вкл/выкл и плавного регулирования с PID;
- имеют функцию блокировки кнопок;
- имеют два релейных выхода аварийной сигнализации с 10 режимами работы.
- Программное обеспечение для мониторинга и управления контроллером от ПК
- Мониторинг, управление и установка параметров На экране ПК (под управлением Windows) может одновременно отображаться до четырёх контроллеров. Пользователь может видеть текущую и заданную температуру, статус выходов, изменять значение всех параметров и вручную управлять выходами.
- Запись трендов температуры Режим записи данных (DATA RECORD) позволяет одновременное отображение четырёх кривых температуры с заданным временем обновления данных. Результаты могут быть сохранены в *TXT файле и выведены на печать.
|
Тип температурного датчика или сигнала на аналоговом входе |
Температурный диапазон |
|
0 – 50 мВ |
-999 … 9999 |
|
4 – 20 мА |
-999 … 9999 |
|
0 – 20 мА |
-999 … 9999 |
|
0 – 10 В |
-999 … 9999 |
|
0 – 5 В |
-999 … 9999 |
|
Платиновое термосопротивление (Pt100) |
-200 … 600 0С |
|
Платиновое термосопротивление (JPt100) |
-200 … 400 0С |
|
Термопара типа ТХК (производства СССР или РФ) |
-200 … 800 0С |
|
Термопара типа U |
-200 … 500 0С |
|
Термопара типа L (ТХК импортная) |
-200 … 850 0С |
|
Термопара типа B (ТПР) |
100 … 1800 0С |
|
Термопара типа S (ТПП) |
0 … 1700 0С |
|
Термопара типа R (ТПП) |
0 … 1700 0С |
|
Термопара типа N (ТНН) |
-200 … 1300 0С |
|
Термопара типа E (ТХКн) |
0 … 600 0С |
|
Термопара типа T (ТМК) |
-200 … 400 0С |
|
Термопара типа J (ТЖК) |
-100 … 1200 0С |
|
Термопара типа K (ТХА) |
-200 … 1300 0С |

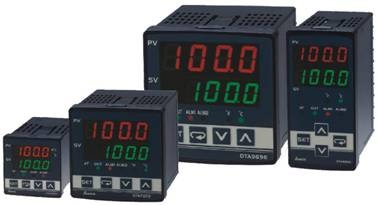

Температурные контроллеры серии DTA/DTB
Температурные контроллеры серии DTA/DTB - Delta Electronics
Микропроцессорные температурные контроллеры DTA/DTB предназначены для:
-
автоматического регулирования температуры объекта по пропорционально-интегрально-дифференциальному (ПИД) закону;
-
двухпозиционного регулирования.
Контроллеры работают с одним из 12 типов терморегуляторов и имеют три варианта выходного сигнала для полной совместимости со всеми устройствами регулирования мощности нагревателя (твердотельное реле, тиристорные регуляторы, электромеханические контакторы). Настройка и уставка заданной температуры осуществляется встроенными кнопками или по последовательному интерфейсу RS-485.
Контроллеры DTA/DTB реализуют следующие функции:
- измерение температуры и отображение ее текущего значения на встроенном 4-х разрядном цифровом LED дисплее красного свечения;
- отображение заданного значения температуры на втором встроенном цифровом 4-разрядном LED дисплее зеленого свечения;
- автоматическое определение коэффициентов ПИД-регулятора (автонастройка);
- формирование сигнала управления на дополнительных (AL1 и AL2) выходах по двухпозиционному закону (10 режимов сигнализации);
- блокировка действия кнопок;
- встроенный интерфейс RS-485.
Температурные контроллеры серии DTB
Основные отличия серии DTB от серии DTA:
- Универсальный вход, позволяющий работать с 13 типами термодатчиков (включая ТХК), а также с 4 типами входных аналоговых сигналов (0~5В, 0~10В, 0~ 20 мA, 4~20 мА).
- Автоматическое пошаговое управление температурой (8 предустановленных значений температуры и времени поддержания заданной температуры)
- Двухконтурное управление выходами (одновременное управление нагревом и охлаждением по двум выходам)
- Возможность подключения трансформатора тока для контроля обрыва ТЭНа
- Три сигнальных выхода
- Два дискретных входа для подключения внешних переключателей:
- вход 1: Пуск/Стоп регулирования;
- вход 2: переключение между двумя заданными значениями температуры
- Различные типоразмеры (передняя панель: 48х24, 48х48, 48х96, 96х96)
- RS-485 (Modbus ASCII/RTU)
- Программное обеспечение для мониторинга и управления контроллером от ПК
